樂清登瑞電氣有限公司供應LXQ-6,LXQ-10型銅材一次消諧器,LXQ-6,LXQ-10型銅材一次消諧器特價銷售,找LXQ-6,LXQ-10型銅材一次消諧器廠家,就選登瑞電氣,詳情請來電咨詢！以下是關于LXQ-6,LXQ-10型銅材一次消諧器的詳細介紹：

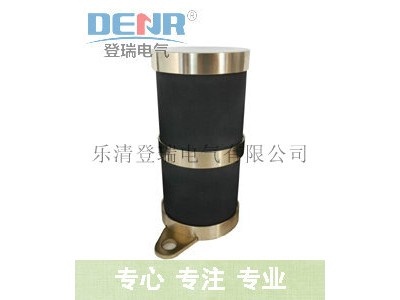

一、LXQ-6,LXQ-10型銅材一次消諧器概述
LXQ(LXQ3.LXQ5)電壓互感器中性點用非線性電阻消諧阻尼器(簡稱消諧器)，是安裝在6-35kV電壓互感器(簡稱PT) -次繞組(或二次繞組) Y。結線中性點與地之間的一種非線性電阻消諧陽尼器件。與傳統的PXQ型消譜器相比，LXQ型消諾器從提高消諧器的熱容量出發，在設計上進行了較大的改進。消諧器采用電氣性能優越.超細顯粒的siC為基料，經大噸位液壓機壓制成高密度的坯體，在還原氣氛下經上千度高溫?zé)Y(jié)而成。裸露的電阻器表面結構經特殊處理。具有防雨淋功能，可直接用于戶外。新型LXQ (LXQ3、LXQ5 )型一次消諧器由于其體積小。重量輕。強度高、散熱快，去掉了傳統RXQ型消諧器的瓷殼，更便于安裝,很受用戶的青睞。
二、LXQ-6,LXQ-10型銅材一次消諧器產品特點
1.消除或淚尼由電壓互感器引起的鐵磁諧振，避免電壓互感器內、外絕緣擊穿、放電;
2、限制系流在單相接地或弧光接地時流過互感器繞組的過電流，避免電壓互感器燒毀;
3、體積小。重量輕，易于安裝。
三、LXQ-6,LXQ-10型銅材一次消諧器使用條件
4、環境溫度: -40C-+40C;
5、電源頻率: 48Hz-62Hz;
6、地震烈度8度及以下地區:
7.消諧器雖有防雨功能，但不宜長久直接經受日曬雨淋。
四、LXQ-6,LXQ-10型銅材一次消諧器產品生產執行標準
國標GB/T 6927
企標Q/DR.J-2010
五、LXQ-6,LXQ-10型銅材一次消諧器電氣性能
電壓等級 | 直流特性 | 非線性系數 | 交流0.3mA | 交流3mA | 熱容量 |
6kV、10kV | 1.45～1.65/15 | 0.40～0.45 | 130±50 | 500±100 | 通過 |
35kV | 4.0～4.2/42 | 0.40～0.45 | 450±50 | 1400±150 | 通過 |
6kV、10kV(二次側) | 1.60～1.70 | 0.40～0.45 | 110±50 | 400±100 | 通過 |
6kV、10kV(超小型) | 1.60～1.70 | 0.40～0.45 | 120±50 | 450±100 | 通過 |
六、LXQ-6,LXQ-10型銅材一次消諧器安裝
因LXQ(LXQ3、LXQ5)型一次消諧器體積小，所以既可以垂直安裝，也可以水平安裝。可以直接固定在PT本體的螺桿上(注意:對PT固定螺栓不接地的如: JDZJ-6-10 型需將消諧器接地端與接地螺檢相連接)，也可固定在PT附近的支架上。
在未接消諧器前，三個單相PT高壓繞組尾(x.y.z)直接接地或是并聯于中性點10)接地。接消諧器時，必須將直接接地的高壓繞組尾線(O)與地?cái)嚅_(kāi)，然后將消諧器接在中性點(O)與地之間{中性點不再直接接地)
2、三相五柱PT時:
在未接消諧器前，三相五柱PT中性點(0)直接接地。接消諧器時，必須將中性點(0)與地?cái)嚅_(kāi)，然后將消諧器接在中性點(01與地之間《中性點不再直接接地)。
七、LXQ-6,LXQ-10型銅材一次消諧器的電氣參數測試
1、絕緣電阻測試
現場測量可用1000V搖表測量消諧器的絕緣帶內阻，一般約為0.3~0.7MQ。
2、直流伏安特性測試
參考接線見圖二，所測得的數據應符合表中規定的數值。
3、非線性系數a的測試
當消諧器的直流特性采用15mA時，分別測出消諧器的直流50mA及5mA時兩端電壓U1、U2;
當一次消諧器的直流特性采用42mA時，分別測出消諧器的直流100mA及10mA時兩端電壓U1、U2;
則非線性系數a1、a2分別為: 因?yàn)? 1g11/12=1g 10=1 所以: a 1=1g U50mA/u5mA a 2=1g U100mA/u10mA
4、交流電壓測試
參考接線見圖，所測得的數據應符合表中規定的數值
