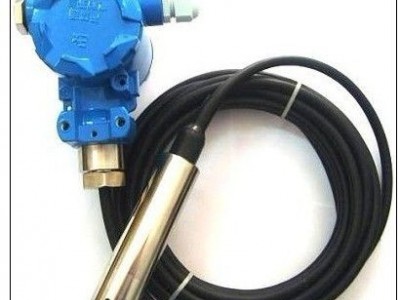

點擊圖片查看原圖
概述
SWP-T20L是一款投入纜式靜壓液位變送器，本系列靜壓液位變送器，采用電子陶瓷壓力傳感器或擴散硅傳感器技術，保證了液位變送器長期連續工作和穩定性和測量精度，抗干擾能力強。配合SWP系列數字顯示儀表，可方便的構成靜壓液位計。
技術數據
工作電壓 12.5～30VDC
輸出信號 4～20mA二線
測量范圍 0～100m（最大）
精 度 0.1、0.2、0.5
穩 定 性 優于0.1%FS/年
溫度范圍 介質 -20℃～+60℃
環境 -20℃～+70℃
貯存 -40℃～+80℃
傳感器材料 外殼 不銹鋼1Cr18Ni9Ti
膜片 96%氧化鋁或316L
密封 氟橡膠
聚四氟乙烯
導氣電纜材料 聚氯乙烯與橡膠復合物
過程連接方式 外螺紋G11/2A、G1A或法蘭G1A
型號內容
型號 | 代碼 | 說明 | |||||||||
SWP-T20L | 靜壓攬式液位變送器 | ||||||||||
變送輸出 | G | 4-20mA，線性，模擬/阻尼可調 | |||||||||
S | 4-20mA，智能型，HART協議通訊 | ||||||||||
探頭材料 | 1 | 316L不銹鋼 | |||||||||
3 | 1Cr8Ni9Ti不銹鋼 | ||||||||||
9 | 特殊要求 | ||||||||||
過程連接方式 | R | 外螺紋G11/2A（電容）；外螺紋G1A（擴散硅） | |||||||||
G | 標準法蘭 DN50,PN0.6 | ||||||||||
Y | 特殊要求 | ||||||||||
密封件材料 | 1F | 氟橡膠 | |||||||||
2F | 橡膠 | ||||||||||
5F | 聚四氟乙烯 | ||||||||||
9F | 特殊要求 | ||||||||||
外殼 | A | 鋁外殼 無現場指示 防護等級IP65 | |||||||||
B | 鋁外殼 帶液晶現場指示 防護等級IP65 | ||||||||||
C | 鋁外殼 帶模擬刻度0-100%顯示現場指示 防護等級IP65 | ||||||||||
精度等級 | 1 | 0.1 | |||||||||
2 | 0.2 | ||||||||||
5 | 0.5 | ||||||||||
9 | 特殊要求 | ||||||||||
配重 | H | 無配重 | |||||||||
Z | 標準配重（不銹鋼） | ||||||||||
Y | 特殊要求 | ||||||||||
測量范圍 | 見標準量程表 | ||||||||||
Y | 非標準量程 | ||||||||||
傳感器類型 | R | 陶瓷壓阻傳感器 | |||||||||
S | 擴散硅傳感器 | ||||||||||
防爆類型 | i | 本安型，防爆等級Exia Ⅱ CT6 | |||||||||
d | 隔爆型，防爆等級Exd Ⅱ BT6 | ||||||||||
導氣管長度 | 單位m | ||||||||||
