LHYY-8型

   低溫延伸度測量儀

使

用

說

明

書

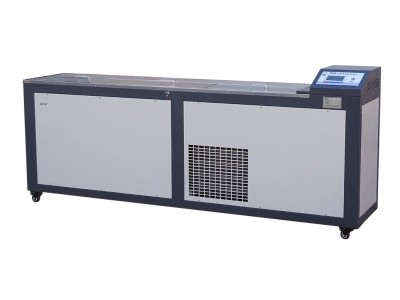

LHYY-8低溫延伸度測量?jī)x

   本儀器是根據中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T 0605-2011《瀝青延度試驗》規定的要求設計的，適用于按GB/T 4508-2010、或T 0605-2011標準所規定的方法測定石油瀝青在規定的條件和一定的溫度下以一定的速度拉伸至斷裂時的長度，以mm表示。

一、主要技術特點

二、1、采用自動化的設計理念，試驗槽內全無絲桿、導軌和其它裝置，試樣安裝極其方便，最大拉伸長度1.5米。

2、恒溫水槽采用304不銹鋼雙層設計，設有循環水槽及靜水槽，靜水槽水溫溫度均勻無流動。

3、3、伺服電機滾珠絲杠傳動設計，拉伸全過程平穩同步，速度均勻，絕無抖動，延度顯示精確。

4、4、拉伸結束后，拉伸器可快速自動返回、準確定位。

5、5、采用4.3寸觸摸屏作為人機交互界面，可同時顯示更多試驗信息，高精度液晶顯示溫控儀控溫精度0.1℃，

6、采用觸屏及按鍵雙控，方便工作中操作按鍵。

二、技術參數

1、工作電源： AC220V（-5%～+10%），50Hz。

2、測量范圍： 1.5m（±1mm）。

3、加熱形式： 電加熱器加熱。

4、加熱功率： 1500W。

5、制冷功率：1000W

5、浴液循環： 循環泵循環浴液。

6、控溫范圍： 1℃-50℃可調。

7、控溫精度： ±0.1℃。分辨率0.01℃

8、拉伸速度： 10 mm/min 、50mm/min 兩檔。

9、測量精度： ±0.1mm。

12、環境溫度： -10℃~+45℃。

13、相對濕度： ≤85%。

14、外形尺寸：223x46x93(cm）（長×寬×高）。

15、整機重量：130kg

三、儀器操作步驟

（ 主界面 ）

步驟1： 接通電源按下電源開關后，電源開關帶有通電指示燈。液晶屏亮起。設置好需要的試驗溫度和試驗速率。

步驟2： 向延伸儀水槽注水，注意控制水量。以水面高于試樣三厘米為宜。延伸儀水槽內有一塊活動隔板，拉開3-5公分空隙以使試驗用水可上下循環。

步驟3： 加水后按下面板恒溫按鍵，觸屏加熱，制冷，攪拌按鍵將以紅色顯示。水循環電機啟動。此時若實時溫度小于設定溫度則加熱啟動，可通過實時溫度旁紅色火苗標準觀察加熱狀態。當非常接近控溫溫度時將以脈沖形式開始加熱。  制冷功能受延時控制，當制冷功能啟動時開始倒計時。倒計時結束制冷功能方可啟動。

步驟4：待溫度恒定一段時間后，將裝有試樣的試模裝配于拉模板兩端。若出現裝夾偏差時觸屏限位欄有2個三角形微調按鍵?？赏ㄟ^(guò)微調順利裝夾。確保固定牢固后。按下啟動按鍵啟動拉伸功能。此時三組位移數據開始同步記錄，L1,L2,L3. AVG為三組位移的平均值。

步驟5：當拉伸試驗至半米左右時應當手動關閉水槽內活動隔板，防止水流對試驗結果產生影響。關閉隔板后拉伸繼續進行。

步驟6：觀察到有試樣斷開時開始按下計值按鍵，共有2個計值按鍵功能完全一致，一個位于面板，一個位于儀器中間部位。當按下3此計值按鍵試驗結束。并停止拉伸。

步驟7： 可對當前的試驗數據進行記錄，或按下菜單按鍵選擇保存數據。即可將當前試驗數據保存至存儲器中。本機支持1000組數據的記錄。

步驟8： 按下退回按鍵，拉模板歸位至初始狀態并停止。

四、儀器標定及參數設置

                     （設置界面）

1、標定溫度：若要重新對溫度進行標定，只需在標定溫度欄輸入溫差值即可。支持負數輸入。

2、控溫溫度： 與主界面控溫溫度一致，點擊輸入即可。主界面控溫溫度也可以觸碰輸入。

3、BF BG CZ : 此三項參數為恒溫參數，建議使用默認值。 如出現溫度過沖則加大cz值。若溫度持續無法達到控溫溫度可減小CZ 值。

4、制冷延時：制冷延時不得小于60s，默認設置為180s延時。

5、退回速率：  拉模板回退時的行走速率范圍1-900.之間任意設置。但過大的退回速率將會使電機扭矩變小。建議500-800mm/min范圍內使用。

恢復出廠按鍵：  持續按壓5s參數將全部回復至出廠狀態。

                （歷史數據記錄界面）

五、裝箱單

 1、主      機     1臺

 2、保溫玻璃板     3塊

 3、說  明  書     1份

 4、合  格  證     1份

 5、保  修  卡     1份
