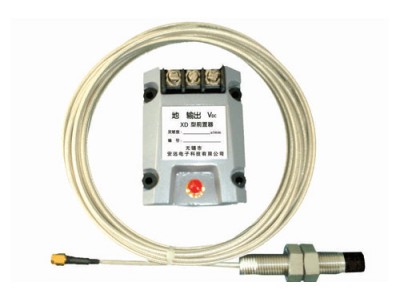

XD系列電渦流傳感器是由前置放大器和電渦流探頭組合構成，是一種非接觸式的線性化傳感系統。電渦流傳感器主要用來測量探頭與被測物體之間靜態和動態距離，被測物體一般為鐵氧體，探頭的交變電磁場被鐵氧體所吸收，傳感器的電子電路感應并處理該變化量，由此得到被測物體的位移量。具有長期工作可靠性好、測量范圍寬、靈敏度高、分辨率高、響應速度快、抗干擾力強、不受油污等

介質的影響等優點,因此在大型旋轉機械在線狀態監測與故障診斷中得到廣泛應用。

電渦流傳感器的應用:

軸向位置測量：它可指示止推軸承的磨損或潛在的軸承失效的可能性。

徑向振動測量：它可指出軸承的工作狀況，并可測出諸如轉子的不平衡，不對中以及軸裂紋等機械故障。

軸在軸承內的平均徑向位置：它可用來決定方位角，它也是轉速是否穩定，軸是否對中的一種指示。

鍵相器信號：是為測量軸的旋轉速度以及相位角之用。

偏心度：對于大小透平機械，在啟動時，需要測量軸的彎曲，即偏心度。

技術參數:

1. 探頭直徑: Ф3、Ф5、Ф8、 Ф11、 Ф16 、Ф18、 Ф25 、Ф32 、Ф40

2. 線性范圍: 0.5、1、2、4、 6、 8、 14.5、 18、 22

3. 靈敏度（V/mm）：32、16、8、 4、 2、 2、 1、 0.8、 0.6

靈敏度（mA/mm）：32、16、8、 4、 2、 2、 1、 0.8、 0.6

4. 輸出電壓：0～-24V、4～20mA(可根據用戶需要設計）

5. 工作溫度：探頭（-20～120）℃， 延長電纜（-20～120）℃， 前置器（-30～50）℃

6. 線性誤差：＜1%

7. 頻率響應：0～5KHz

8. 工作電源：-24VDC、+24VDC、± 15V、AC220V（可根據用戶需要設計工作電壓）

選購指南:

選購代號XD-A□□□-B□□-C□□-D□□

探頭直徑A□□□：008（Ф8mm傳感器） 011*（Ф11mm傳感器） 018（Ф18mm傳感器）108（Ф8mm有測桿傳感器）

螺管長度B□□：01——40mm； 02*——60mm； 03——80mm（或用戶自定）

電纜長度C□□：01*——5m； 02——8m

電纜鎧裝D□□：01——帶鎧裝； 02*——不帶鎧裝

無特殊情況：廠家按*項生產；如有特殊要求，請與我公司協商。
