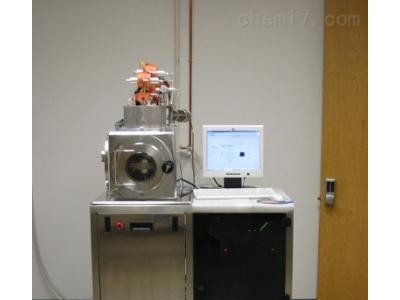

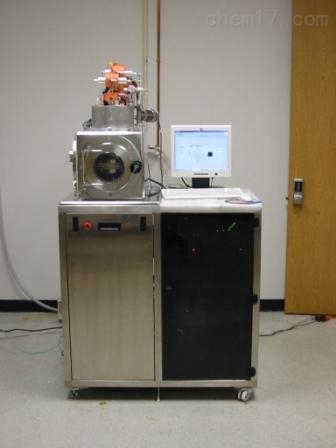

微波等離子化學氣相沉積系統概述：NANO-MASTER PECVD系統能夠沉積高質量的SiO2, Si3N4, 或DLC薄膜，至大可達6” 直徑的基片上，該系統采用淋浴頭電極或中空陰極射頻等離子源來產生等離子，具有分形氣流分布的優勢，樣品臺可以通過RF或脈沖DC產生偏壓。并可以支持加熱和循環冷卻水的冷卻.使用250l/sec渦輪分子泵及3.5 cfm的機械泵，腔體可以達到低至10-7 torr的真空。
標準配置包含1路惰性氣體、3路活性氣體管路和4個MFC
帶有氣體分布系統的平面中空陰極等離子源使得系統可以滿足廣大范圍的要求，無論是等離子強度、均勻度，還是要分別激活某些活性組份
系統可以覆蓋z廣的可能性來獲得各種沉積參數。
微波等離子化學氣相沉積系統應用：
等離子誘導表面改性：就是通常所說的用等離子實現表面改性(如親水性、疏水性等)
等離子清洗：去除有機污染物
等離子聚合：對材料表面產生聚合反應
沉積二氧化硅、氮化硅、DLC(類金剛石)，以及其它薄膜
CNT(碳納米管)和石墨烯的選擇性生長：在需要的位置生長CNT或石墨烯。
微波等離子化學氣相沉積系統特點：
立式系統
自動上下載片，帶預真空鎖
不銹鋼或鋁制腔體
極限真空可達10-7Torr
RF淋浴頭，HCD或微波等離子源
高達6”(150mm)直徑的樣品臺
RF射頻偏壓樣品臺
水冷樣品臺
可加熱到的800 °C樣品臺
加熱的氣體管路
加熱的液體傳送單元
抗腐蝕的渦輪分子泵組
z大可支持到8MFC
基于LabView軟件的PC計算機全自動控制
菜單驅動，4級密碼訪問保護
完整的安全聯鎖
